Jak przygotować fundament pod pompę ciepła?
Kompleksowy poradnik
Planujesz montaż powietrznej pompy ciepła? Prawidłowe przygotowanie podłoża pod jednostkę zewnętrzną jest równie ważne, co sam wybór urządzenia.
Stabilna, wypoziomowana stopa fundamentowa chroni pompę przed osiadaniem, wibracjami oraz problemami z odprowadzaniem kondensatu.
Oto szczegółowe wytyczne, jak krok po kroku przygotować fundament pod:
- pompę ciepła 230V
- pompę ciepła 400V

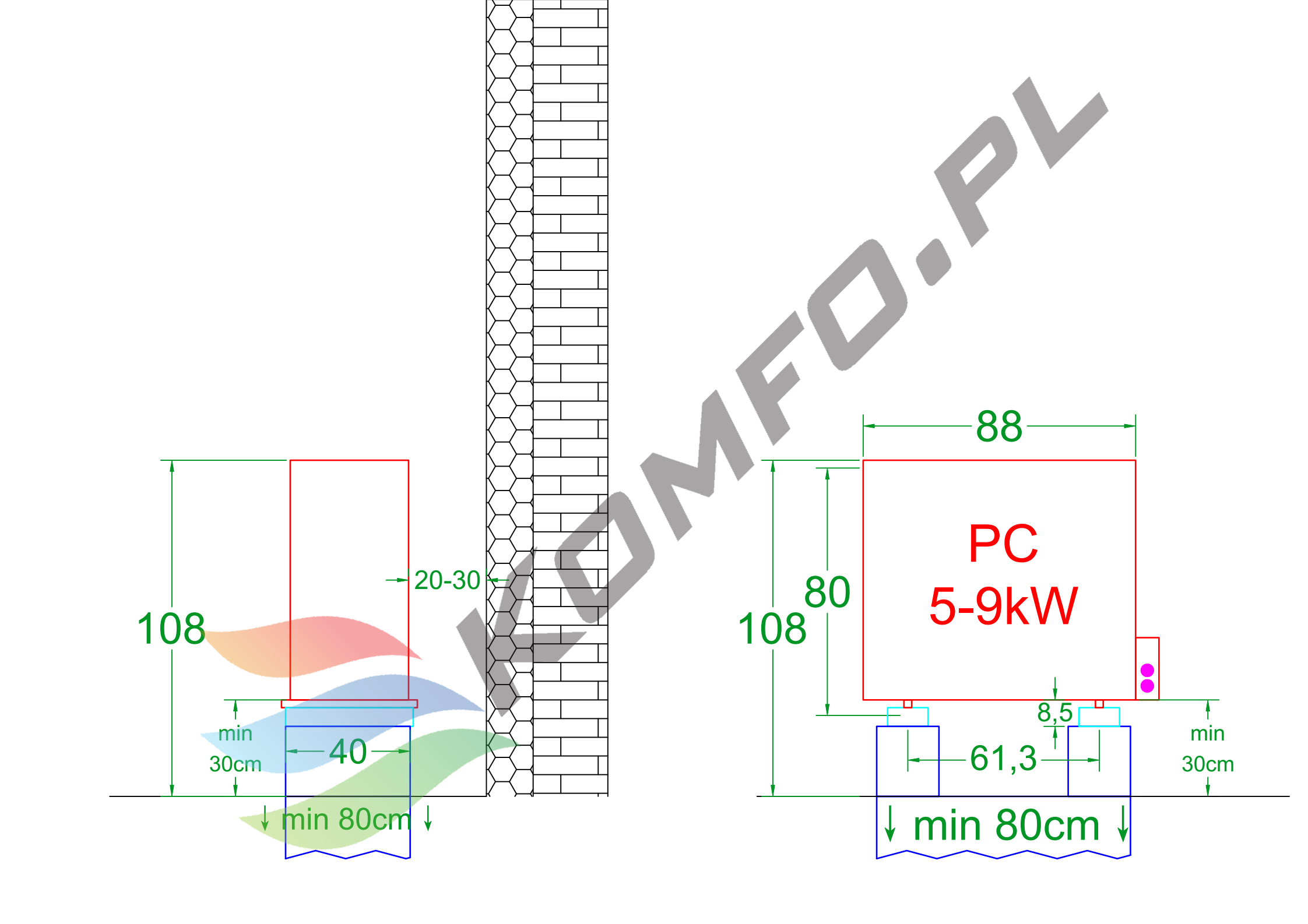

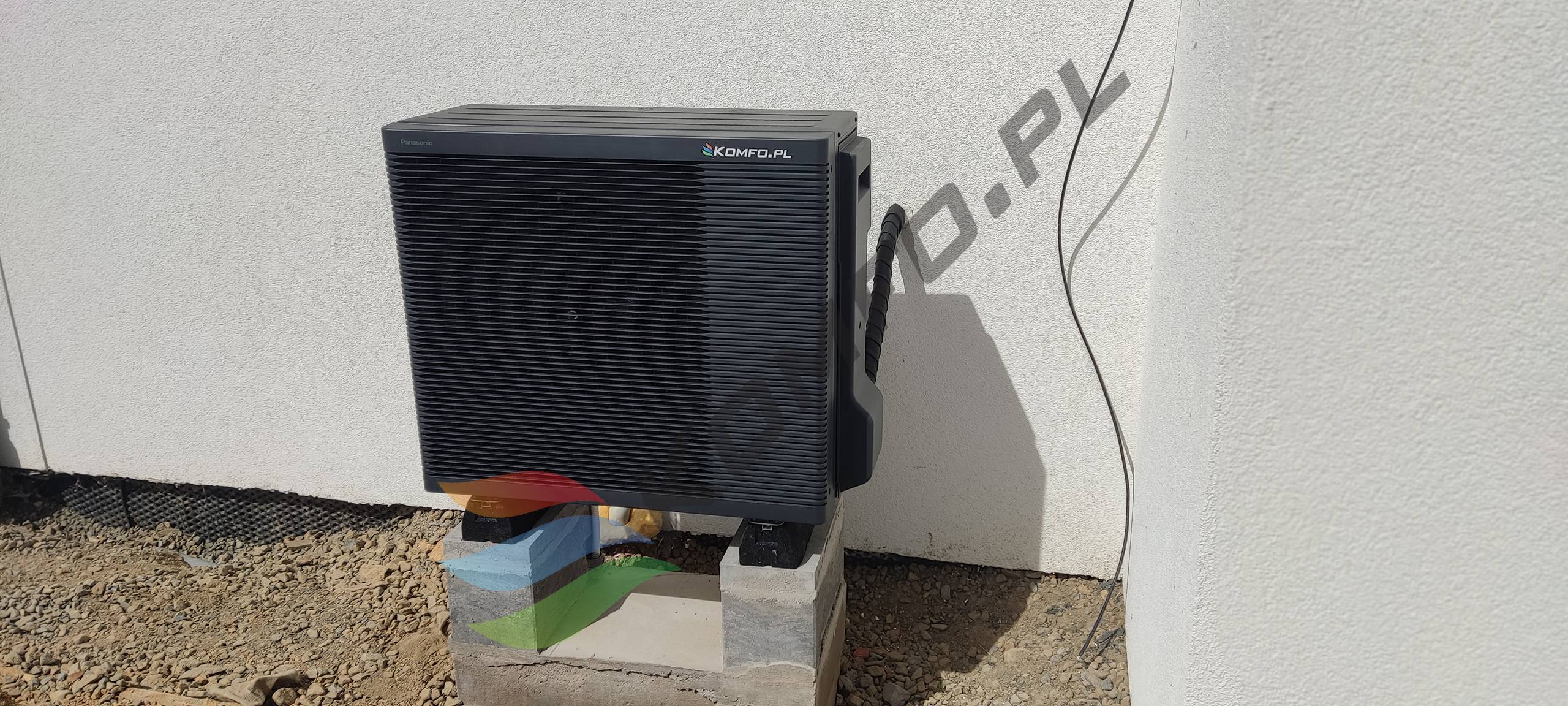

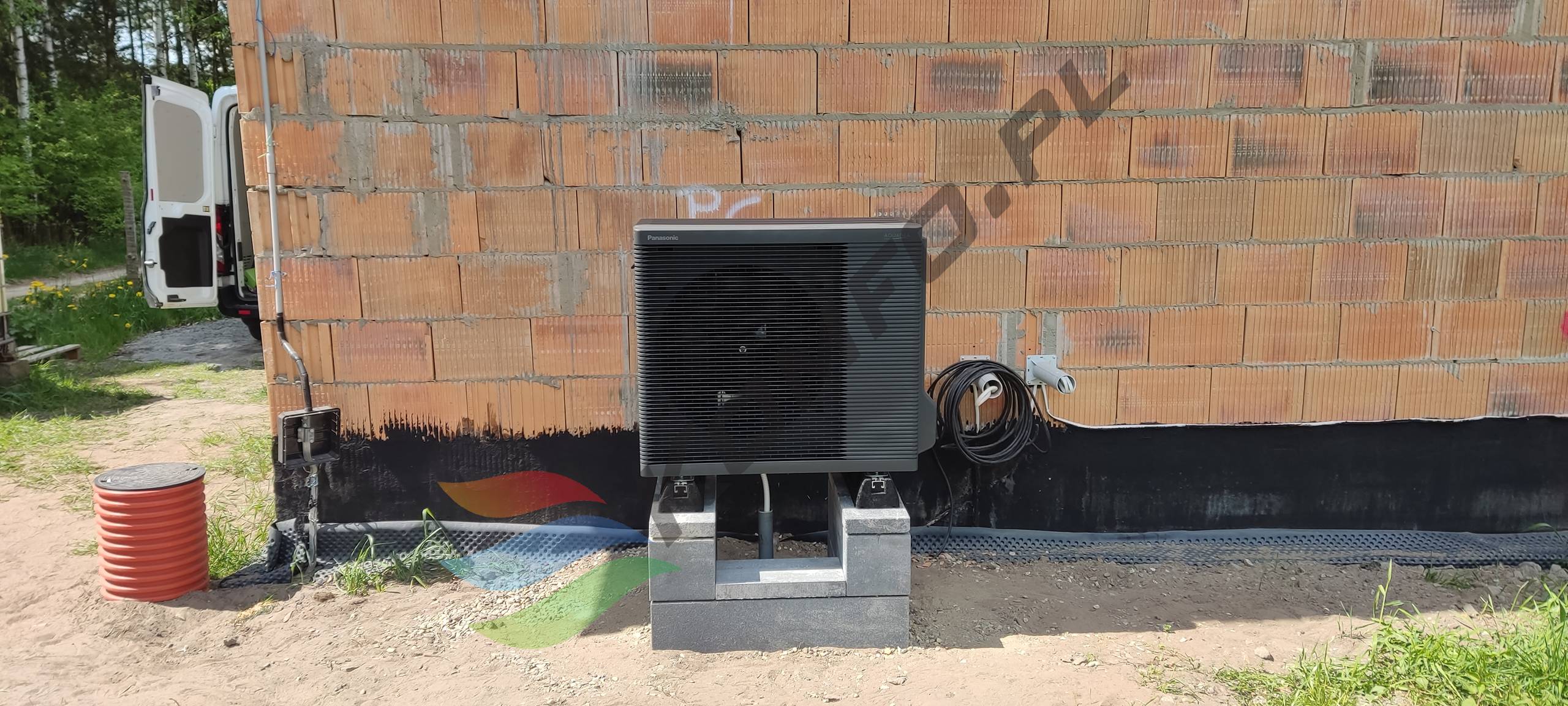

Pod pompę ciepła 230V

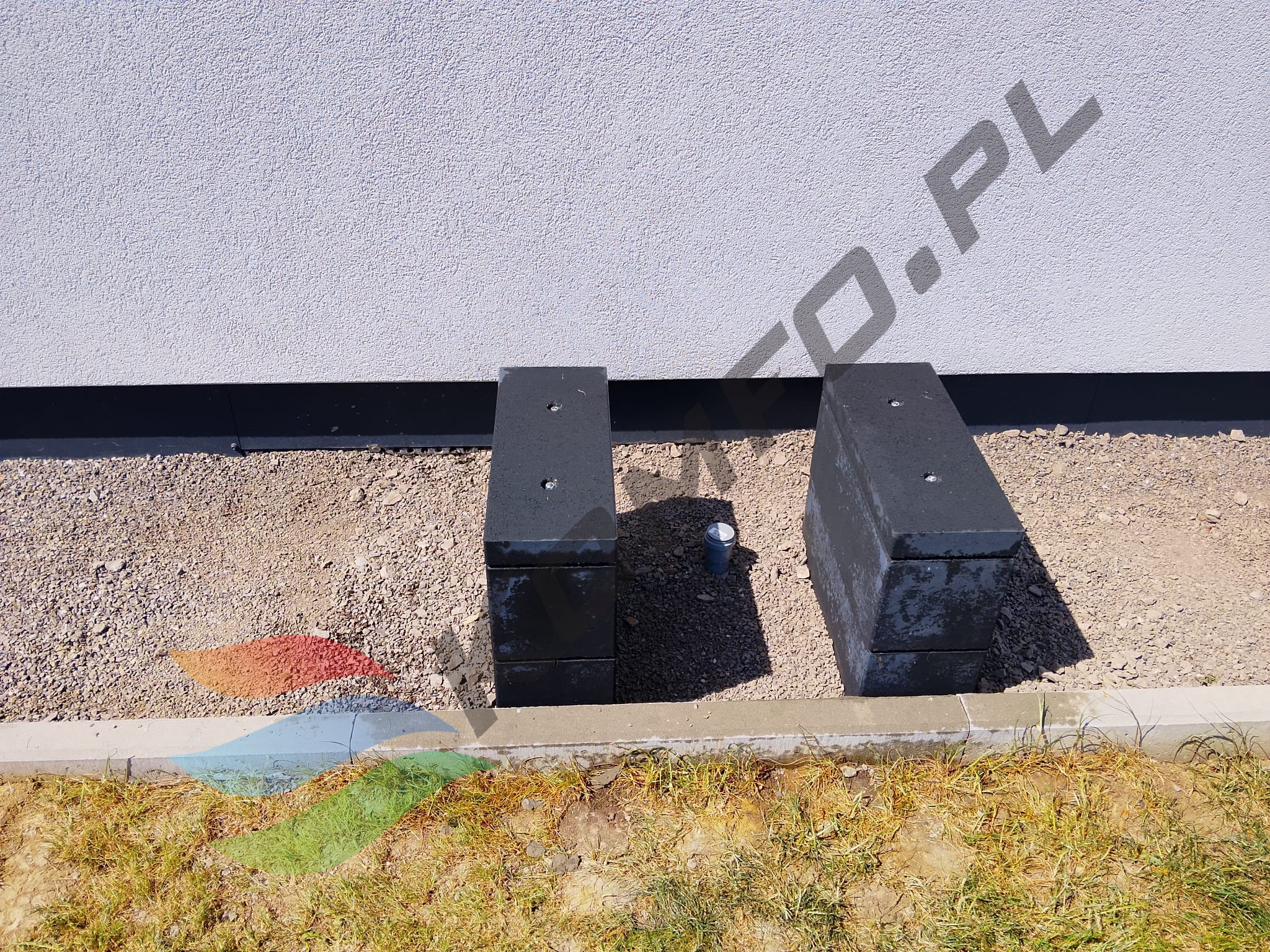

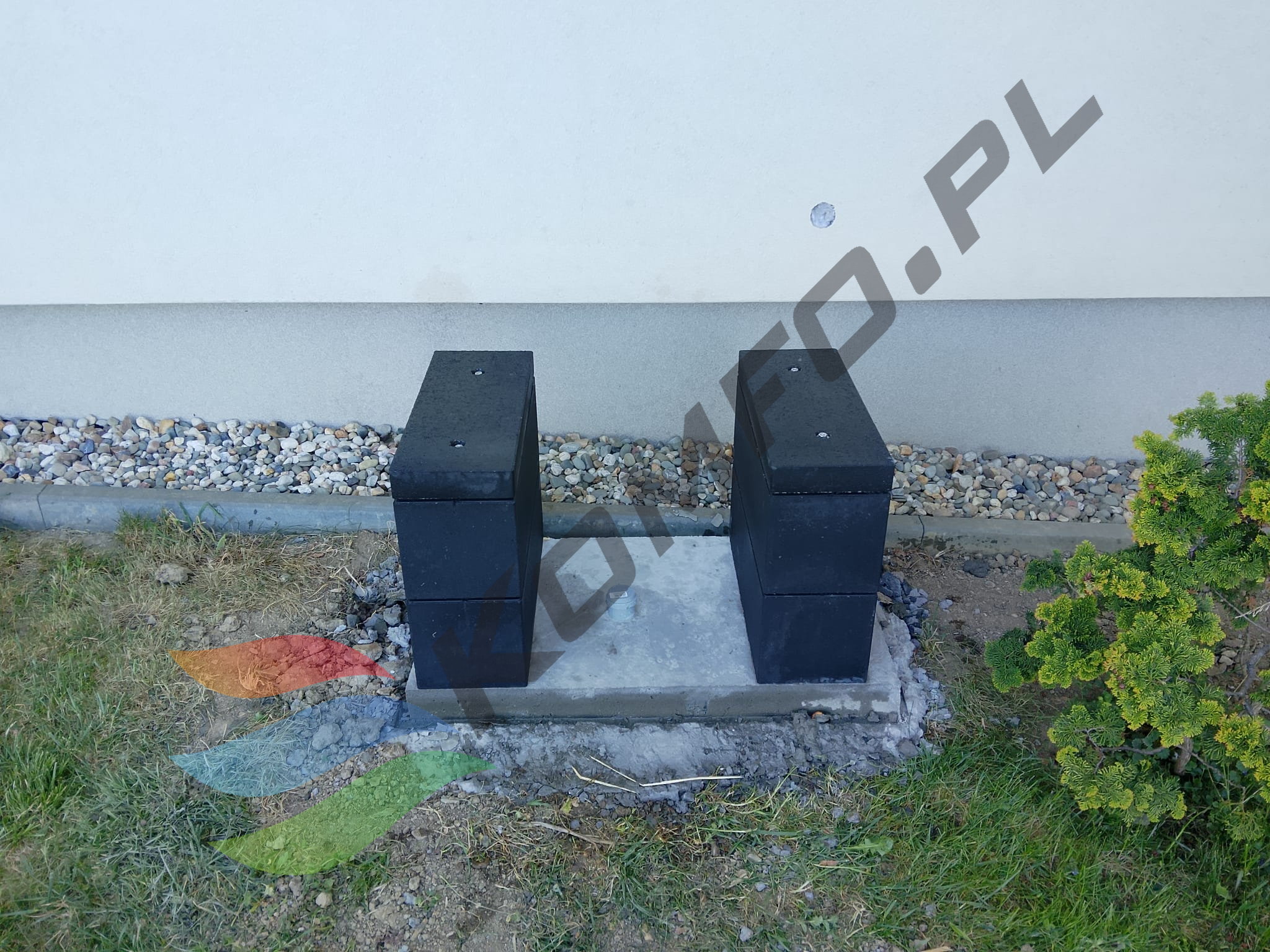

Fundament pod pompę:
Stopa powinna być wypoziomowana, a jej osadzenie w gruncie powinno pozwolić na przeniesienie ciężaru 60kg (w naszym regionie mówimy o 80-120cm w głąb gruntu).

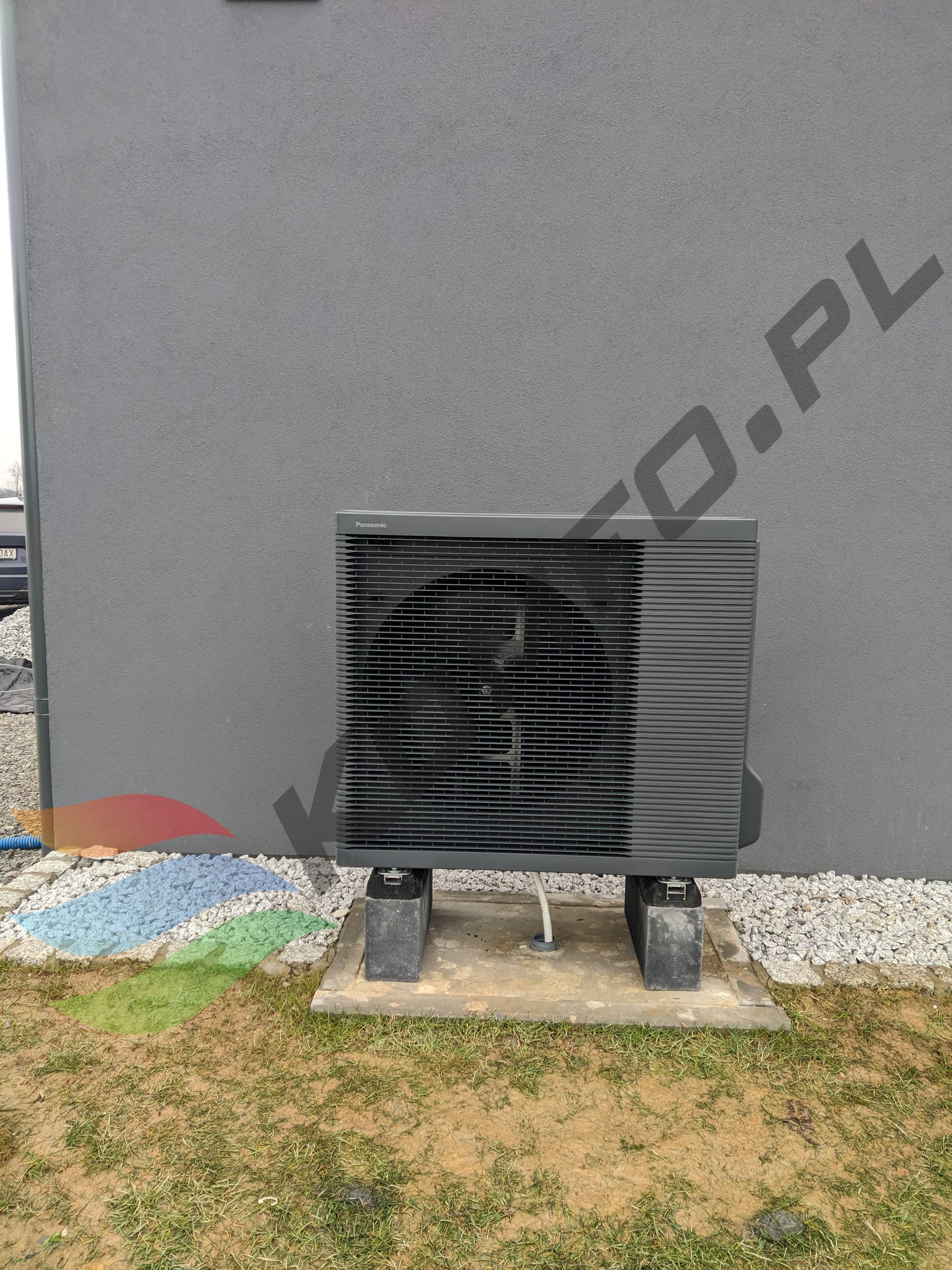

a) przy montażu na wibroizolatorach – powinien być wyniesiony na 30cm ponad ostateczny poziom gruntu,
b) przy montażu na stelażu nierdzewnym – może być zakończony równo z gruntem ostatecznym.
Przestrzeń bezpośrednio pod jednostką powinna być chłonna aby podczas procesu odszraniania woda nie zalegała i nie tworzyła warstwy lodu. Można w fundamencie zamocować rurę kanalizacyjną dn50, która będzie połączona z rurą drenażową wokół budynku.
Pomiędzy jednostką zewnętrzną a elewacją powinna być zachowana odległość ~20cm, która pozwoli na swobodny ruch powietrza.
Mocowanie pompy ciepła ma wymiar 61,5x36cm, więc stopa nie powinna mieć mniej jak:
a) przy montażu na wibroizolatorach (dł 41cm / szer 13cm / wys 6cm) – 90x40cm,
b) przy montażu na stelażu nierdzewnym (dł 30cm / szer 66cm / wys 34cm) – 70x30cm.

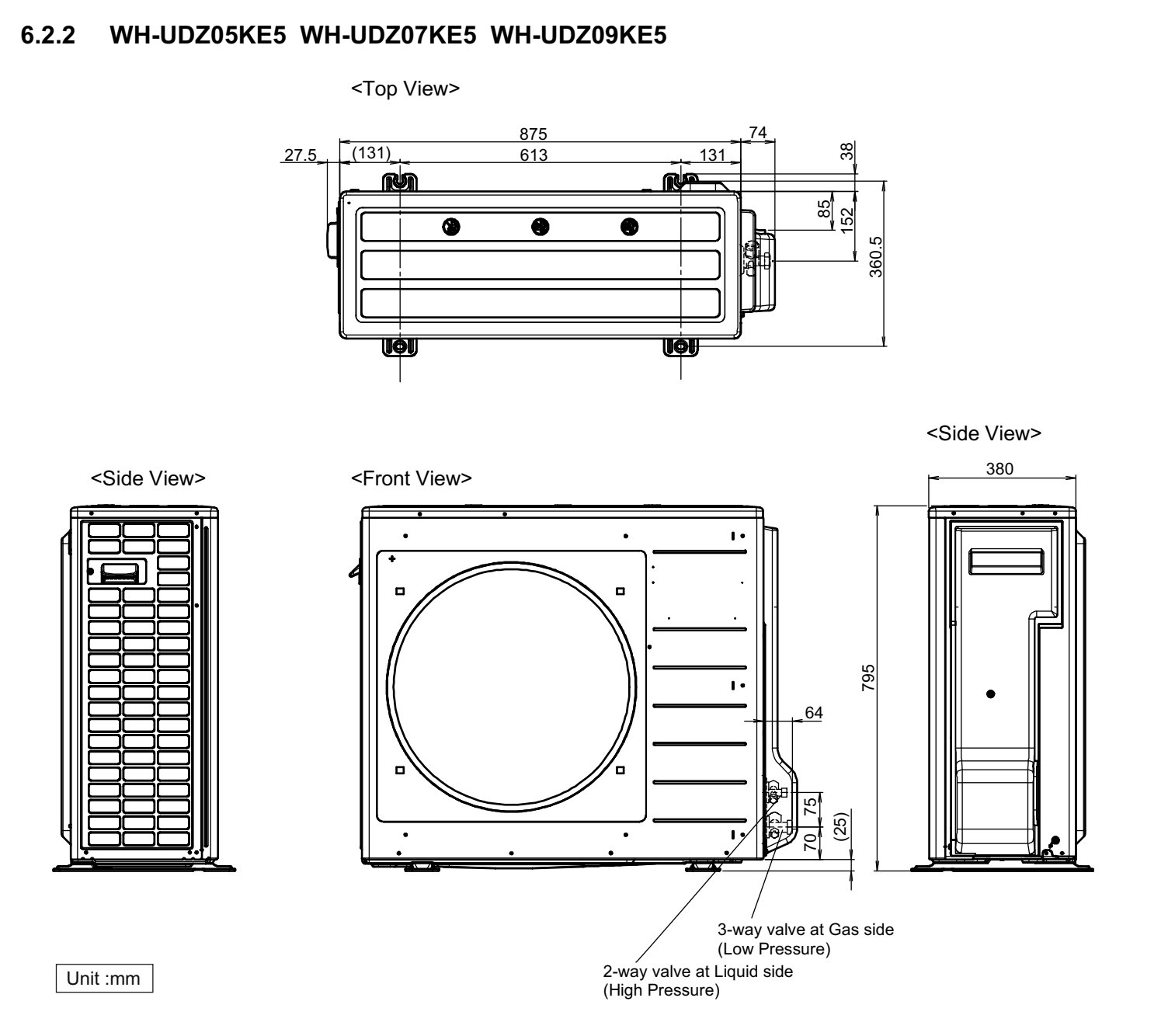

Przy wymierzaniu miejsca pod fundament należy mieć na uwadze, że jednostka zewnętrzna pompy ciepła ma wymiar 90x32cm.

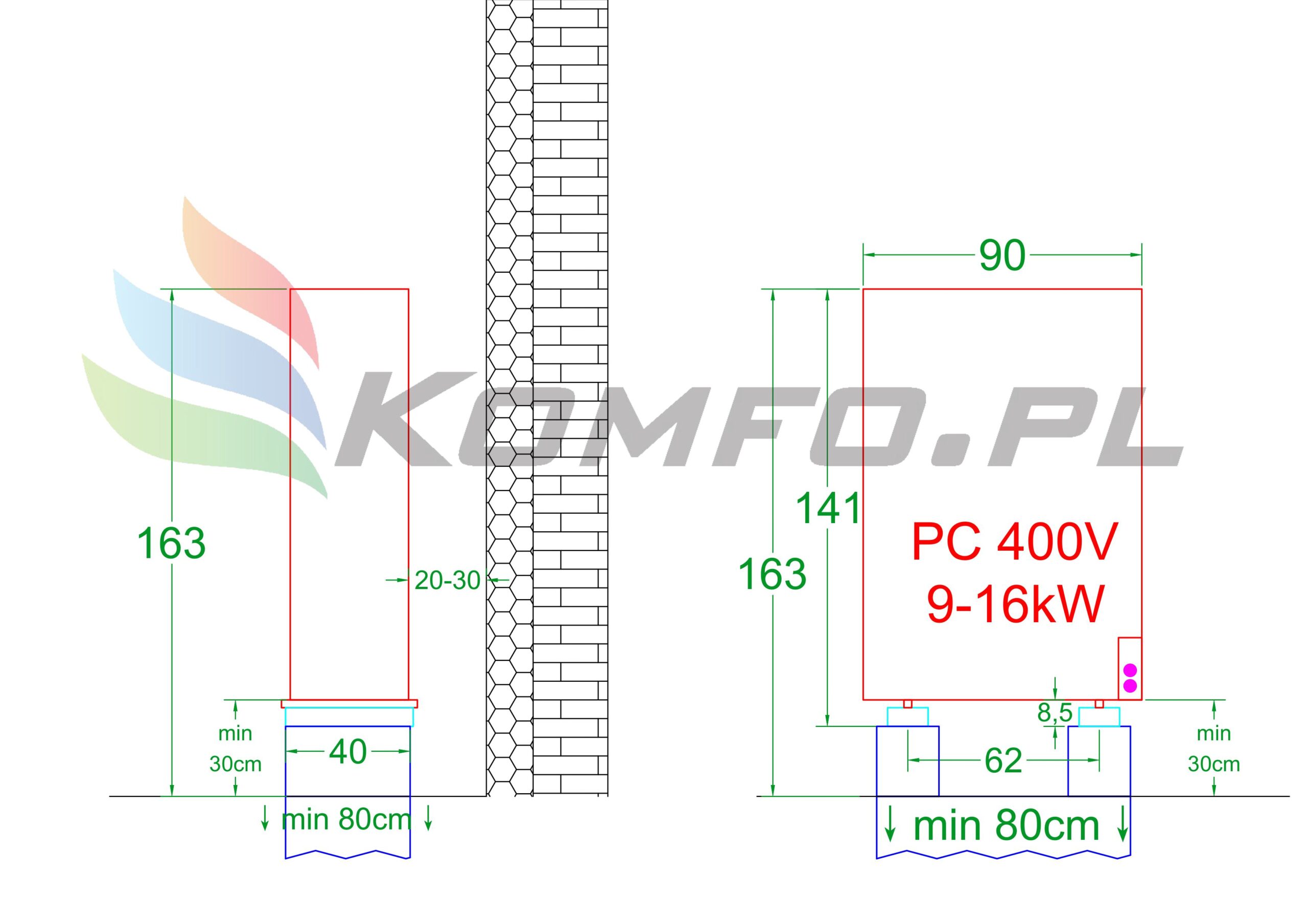

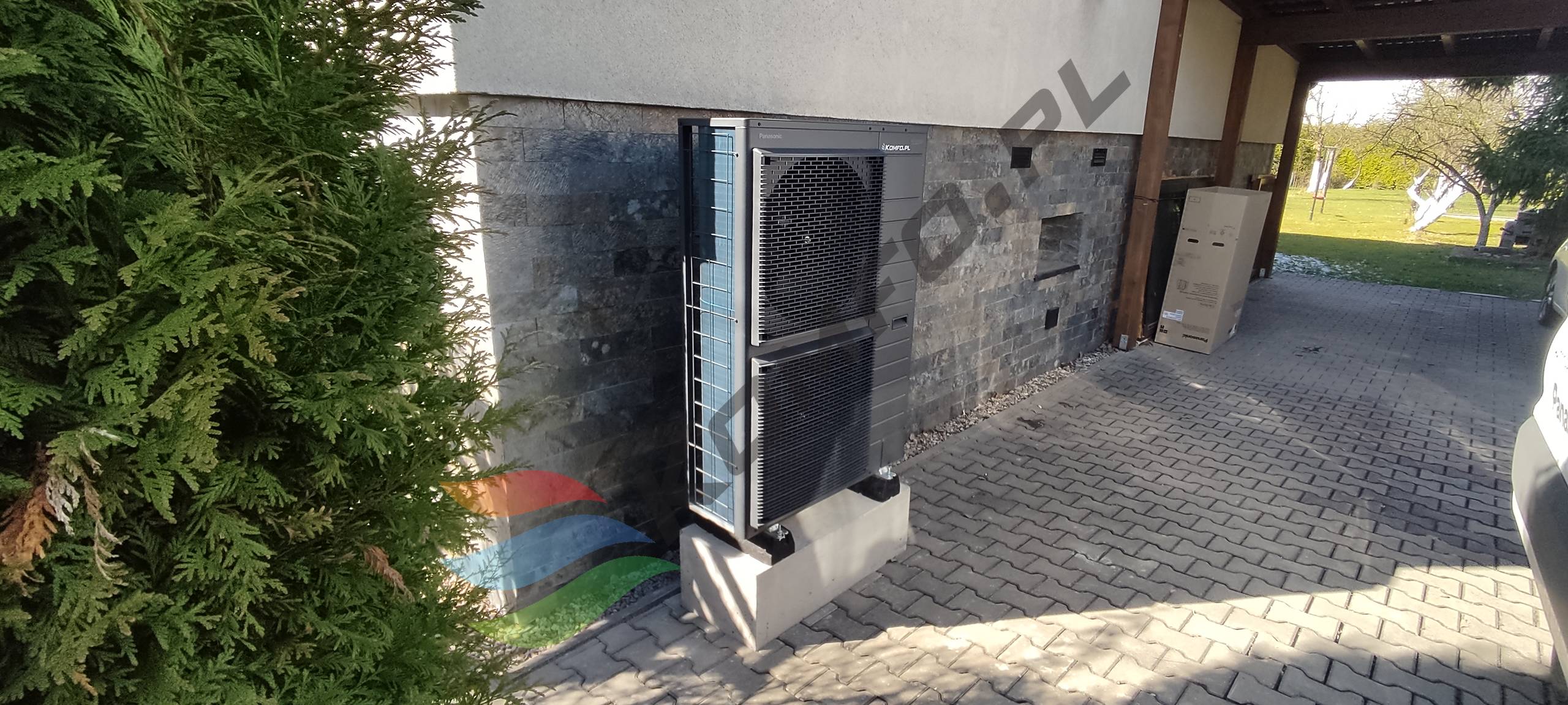

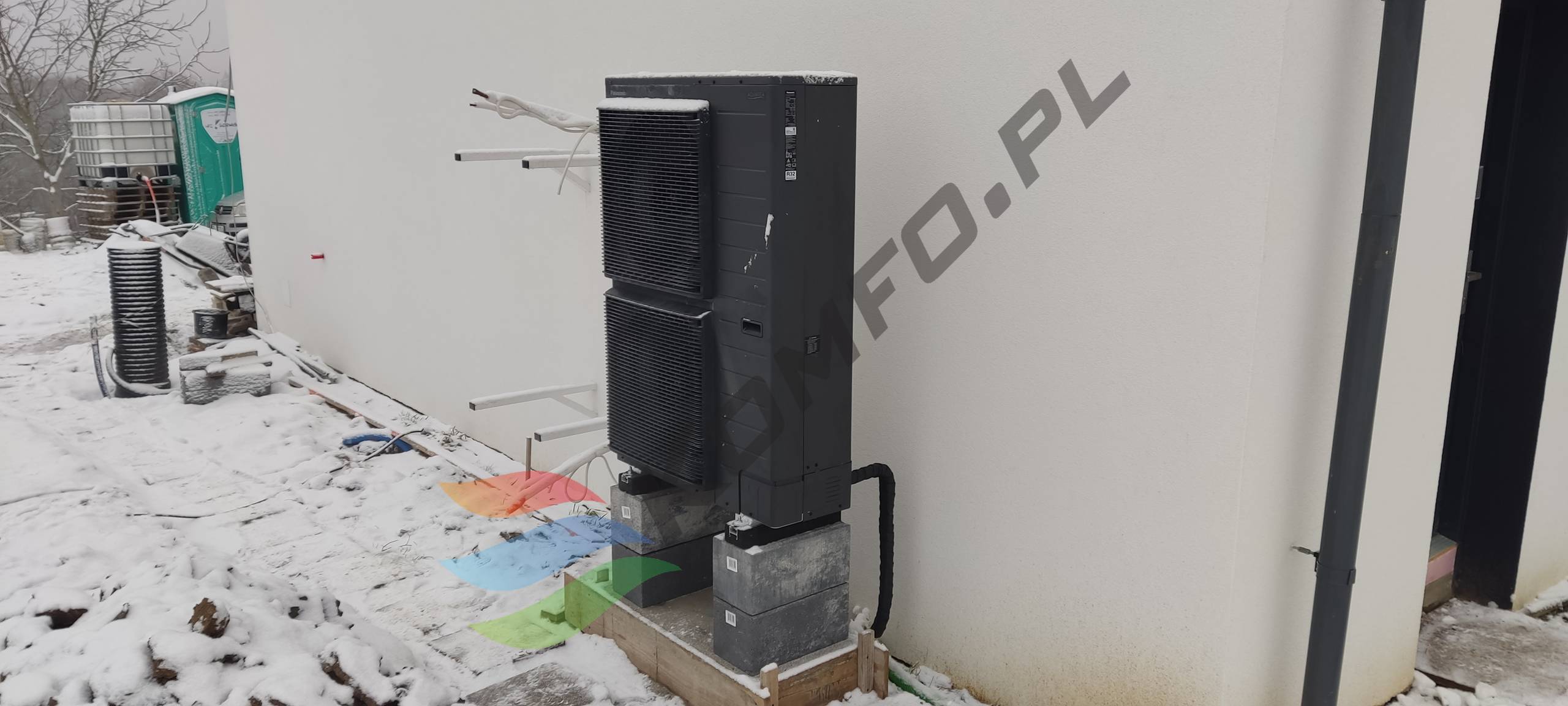

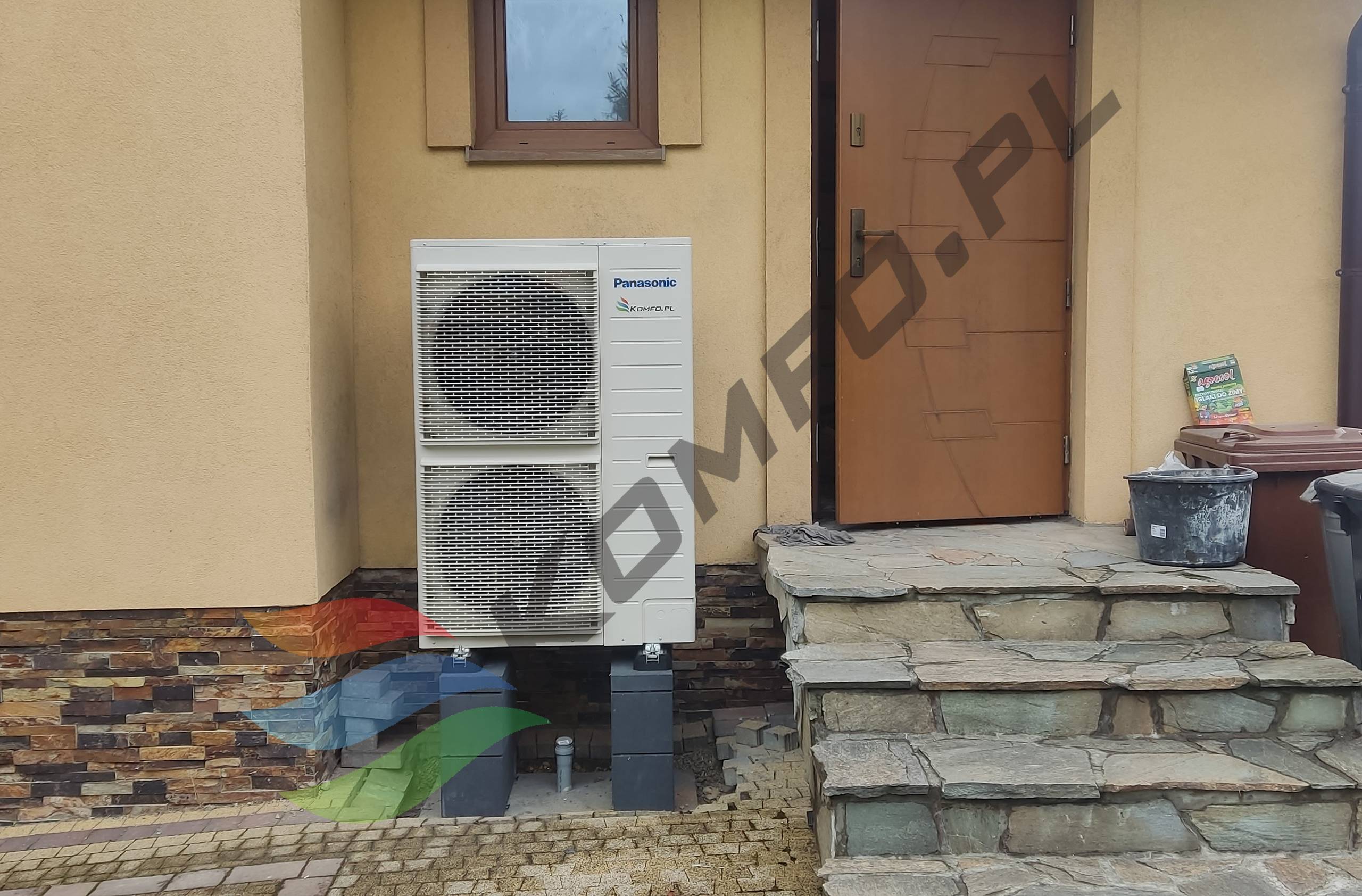

Pod pompę ciepła 400V
Fundament pod pompę:
Stopa powinna być wypoziomowana, a jej osadzenie w gruncie powinno pozwolić na przeniesienie ciężaru 90kg (w naszym regionie mówimy o 80-120cm w głąb gruntu).
a) przy montażu na wibroizolatorach – powinien być wyniesiony na 30cm ponad ostateczny poziom gruntu,
b) przy montażu na stelażu nierdzewnym – może być zakończony równo z gruntem ostatecznym.
Przestrzeń bezpośrednio pod jednostką powinna być chłonna aby podczas procesu odszraniania woda nie zalegała i nie tworzyła warstwy lodu. Można w fundamencie zamocować rurę kanalizacyjną dn50, która będzie połączona z rurą drenażową wokół budynku.
Pomiędzy jednostką zewnętrzną a elewacją powinna być zachowana odległość ~20cm, która pozwoli na swobodny ruch powietrza.
Mocowanie pompy ciepła ma wymiar 62x36cm, więc stopa nie powinna mieć mniej jak:
a) przy montażu na wibroizolatorach (dł 41cm / szer 13cm / wys 6cm) – 90x40cm,
b) przy montażu na stelażu nierdzewnym (dł 30cm / szer 66cm / wys 34cm) – 70x30cm.

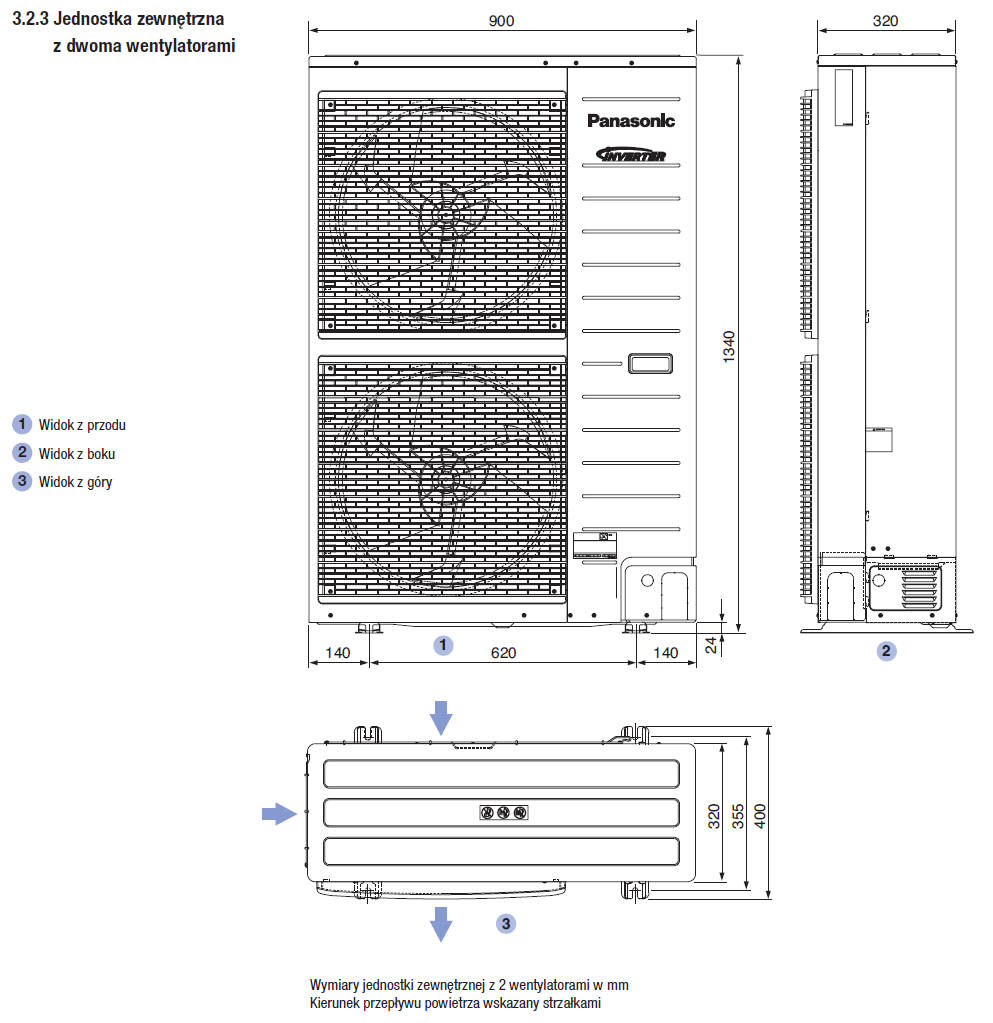

Przy wymierzaniu miejsca pod fundament należy mieć na uwadze, że jednostka zewnętrzna pompy ciepła ma wymiar 90x32cm.
